金属-超声波-碳氢环保清洗剂-裕满22年清洗剂厂家

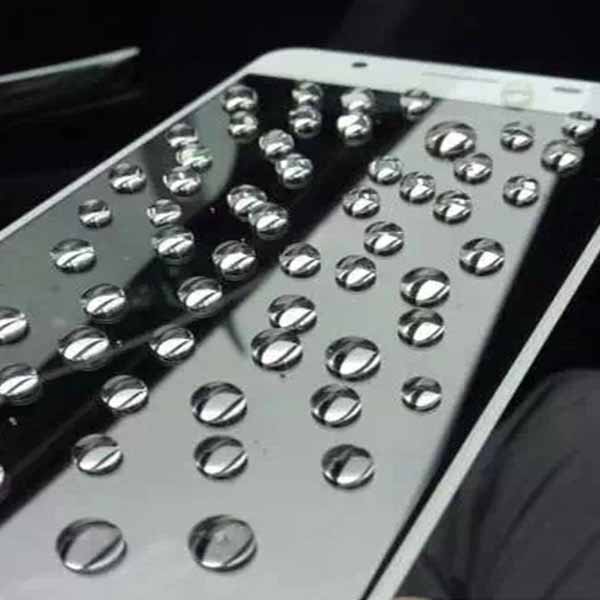

AF是由特殊結構的氟硅樹脂配制而成的一種含氟涂料。具有良好的疏水疏油效果，與常規的氟硅烷相比，耐磨性及爽滑度有了很大的提升。主要應用于各種手機玻璃蓋板、玻璃保護貼、電子顯示屏、光學鏡片以及金屬等基材的表面防指紋處理（表面達到荷葉水珠效果、防水防污防指紋），特別是符合高鋁硅玻璃的防指紋油處理。

【產品規格】

  外觀：無色或淺黃色透明液體

【產品特點】

①不改變原有紋理；

②具有優越的附著力，于表面形成完整分子結構；

③良好的光學性能，透明，低粘度；

④極低的表面張力，良好的疏水疏油效果；

⑤耐氣候、耐化學性優良；

⑥耐摩擦性極佳；

⑦具有良好、耐久的防污、化學特性；

⑧較低的動摩擦系數，提供高質量手感。

【性能參數參考】

【應用方法】

 1、防指紋油溶液的配制：配以合適的溶劑稀釋使用，建議稀釋比例為0.1~1%（質量比），建議使用的稀釋劑（溶劑）包括：

2 3M的HFE-7200，HFE-7100等；

2 全氟烷烴，如全氟己烷、全氟庚烷、全氟辛烷等

本品(用稀釋劑稀釋成0.1-0.5%（質量比）的溶液備用，配好的溶液應密封好，避免長時間與空氣接觸，防止受潮、并低溫保存；另配制好的溶液應盡快使用。

2、使用方法：

2 待處理的基材（材質）用超聲波（或等離子機處理）使得基材表面清潔、干燥、無浮沉粉灰、無油脂等污染物。

2 本品稀釋液使用涂布法、噴涂法或浸泡法對基材表面進行處理，并給于足夠的固化時間（室溫下干燥10小時以上固化），或在室溫下靜置幾分鐘后，至120-150°C烘箱固化 30min；或根據企業自行確認最佳的固化方案。或者使用本品原液通過PVD鍍膜到基材表面。

2 待基材固化后用超聲波清洗掉多余的防指紋油或雜質，或用無塵布擦掉多余的產品。

【危險類別】

    對眼睛和皮膚有刺激作用

【包裝規格】

 30kg

【運輸與貯存】

    運輸過程中防止撞擊和擠壓，防止暴曬，按一般危險品運輸；

     密封儲存于陰涼、干燥通風處，防潮防水，遠離火源、熱源。需要防潮！

【注意事項如下】

1. 使用時請用保護手套和保護眼鏡, 萬一接觸眼睛，立即使用大量清水沖洗并送醫診治。

2. 請在通風好的環境下使用。

本資料是以深圳裕滿實業公司認為可靠的技術資料為基礎的，免費提供，僅有技術背景的人員參考，使用者應自行處理并承擔由此引起的責任。由于使用條件超出本公司的控制范圍，對于與本資料有關的任何使用，本公司無法提供直接或暗示的保證，且不對使用本資料負任何法律責任。本文中所述的任何資料都不應當成使用上的許可或侵犯任何權力的建議。

免烤型

產品型號：F-300 ， 30千克包裝

F-300-特點：免烤 手感爽滑，不挑稀釋劑，水滴角115-119°，表面潔凈度高，適合中低端產品性價配比濃度-0.2-0.3%。

F-300-特點：初始水滴角115-120°適合標準2X2免烤耐磨1500-2000次（工藝）要求1000W雙頭等子噴涂，噴涂完放置4-8個小時，磨后105°測試鋼絲球耐磨注意濕度控制在50%以內，鋼絲球平整，噴涂之前留意玻璃表面基材的潔凈度。配比濃度0.35-0.4%

F-300-特點：

適合標準2X2免烤耐磨2000-3000次鋼絲球耐磨 放置時間4-8小時，濕度40% 磨后110 °

雙頭等離子1000W功率建議配比濃度0.4%-0.5%手感爽滑，不挑稀釋劑，水滴角115-119°，表面潔凈度高。

AF烘烤型（1x1  2x2）:

產品型號：F ---300   1X1高溫耐磨

工藝：1 玻璃基材清洗干凈水滴角度小于15度
